1.概述1B02壁立電源是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。
    2.系統功能特點

    適合構成38AH/220V、65AH/110V以下的系統。
    模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。
    可安裝3個2.0A/220V、4.0A/110V自然冷模塊。
    降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。
    監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
    交流輸入電壓：380V±15%，三相三線制，無零線。
    電網頻率：50Hz±10%
    功率因數：≥0.9
    輸出電壓范圍：90V-160V連續可調（110V系統）
    180V-280V連續可調（220V系統）
    輸出電流：21AMAX（220V），30AMAX（110V）
    穩壓精度：≤±0.5%
    穩流精度：≤±0.5%
    紋波系數：≤±1%
    均流不平衡度：≤±5%
    效率：≥94%(滿載)
    輸出過壓保護：280V±2V（220V），160V±2V（110V）
    絕緣電阻：≥10MΩ
    絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧、無閃絡。
    工作環境相對濕度：≤90%
    工作環境溫度：-5℃~+45℃
    可聞噪音：≤55dB

    紋波系數： ≤±0.1%

    均流度： ≤5%

    效率： ≥93%

    輸出過壓保護： 280V±2V(220V), 140V±2V(110V)

    絕緣電阻： ≥10M

    絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。

    相對濕度:  ≤90%

    環境溫度:  -5℃～45℃

    可聞噪音:  ≤55Db

    外形尺寸：1660X600X600(高X寬X深)

     3.21 YN1B02J監控單元功能:

a) 采用12864LCD顯示，按鍵操作，實現友好人機界面，工作參數、故障狀態一目了然。

b) 測量功能：電池電壓、控母電壓、電池電流、控母電流、模塊故障狀態、交流故障、絕緣故障。

c) 控制功能：均浮充控制、均充電壓、浮充電壓、電池限流連續可調。

d) 自動管理功能：電池自動管理，如均浮充自動轉換、定期均充、均充限時等。

e) 接口功能：通過RS232、RS485接口實現與自動化接口。

5.6.3.參數設置說明：
電池充電限流值設置：光標移到“限流”項，按“+、-”鍵改變電池充電限流值，電池充電限流值限定電池最大充電電流，一般設置為0.1C10，不大于0.15C10。
電池均浮充轉換電流值設置：光標移到“轉換”項，按“+、-”鍵改變電池均浮充轉換電流值，電池均充充電電流小于此值后再充電3小時轉為浮充電。電池均浮充轉換電流值一般設置為0.02C10,— 0.05C10。
定時均充時間設置：光標移到“定時”項，按“+、-”鍵改變定時均充時間值，電池長期處于浮充電狀態，電池容量會下降，需要進行維護性均充；定時均充時間設定此時間間隔，一般為30 – 60天。
均充限時設置：光標移到“限時”項，按“+、-”鍵改變均充限時值，此參數限制最長均充時間，保障電池安全，均充限時一般為15 – 20小時。
合母過壓設置：光標移到“合母過壓”項，按“+、-”鍵改變合母過壓值；合母過壓作為合母輸出電壓過壓報警門限；合母過壓值220V系統不能大于320V、110V系統不能大于160V。
合母欠壓設置：光標移到“合母欠壓”項，按“+、-”鍵改變合母欠壓值；合母欠壓作為合母輸出電壓欠壓報警門限；合母欠

值220V系統不能小于180V、110V系統不能小于90V。

控母過壓設置：光標移到“控母過壓”項，按“+、-”鍵改變控母過壓值；控母過壓作為控母輸出電壓過壓報警門限；控母過壓值220V系統不能大于242V、110V系統不能大于121V。

控母欠壓設置：光標移到“控母欠壓”項，按“+、-”鍵改變控母欠壓值；控母欠壓作為控母輸出電壓欠壓報警門限；控母欠壓值220V系統不能小于198V、110V系統不能小于99V。

PT供電：光標移到“PT供電”項，按“+、-”鍵改變PT供電的有、無狀態。

模塊的有、無：光標移到相應模塊序號位置，按“+、-”鍵改變模塊有、無狀態。

通訊地址設置：光標移到“地址”項，按“+、-”鍵改變通訊地址；通訊地址為監控和上位機通訊的地址，設置范圍為01-- 99 。

通訊速率設置：光標移到“速率”項，按“+、-”鍵改變通訊速率；通訊速率為監控和上位機通訊的速率，有1200、2400、9600三種選擇。

通訊協議的設置：光標移到“協議”項，按“+、-”鍵改變通訊協議；通訊協議為監控和上位機通訊的協議，有RTU、CDT、MODBUS三中選擇。

保存返回：光標移動到“保存”項，按“設置”鍵保存并執行設置參數修改，退回到基本信息顯示頁；保存數據掉電后不丟失。

不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時設置參數修改無效，監控按原有設置參數運行。

6.21 YN1B02MK(YN1A04MK)主要技術指標

交流輸入

交流輸入額定電壓：220V，50HZ。

電壓變化范圍：176V-264V。

頻率變化范圍：50HZ±10%。

直流輸出

輸出額定值： 2A/230V（YN1B02）

        4A/115V（YN1A04）

電壓調節范圍：180V-270V（YN1B02）

         90V-135V（YN1A04）

輸出限流范圍：20%-110%×額定電流

穩壓精度：≤0.5%

穩流精度：≤0.5%

紋波系數：≤0.1%

轉換效率：≥93%（滿負荷輸出）

動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%

可聞噪聲：≤65db

工作環境溫度：-5℃ -- 45℃

 絕緣

絕緣電阻：直流部分、交流部分與地之間相互施加500V/50HZ的交流電壓，             絕緣電阻>2MΩ。

絕緣強度：交流部分、直流部分和機殼間施加50HZ的2KV 的交流電壓，一分鐘無擊穿，無閃絡。

模塊四遙功能：

遙控：均浮充。

遙調：輸出電壓、輸出限流均連續可調。

遙信：工作狀態。

結構外型：

模塊尺寸：95（寬）×220（高）×240（深）

模塊重量：3.5KG

6.21 YN1B02MK(YN1A04MK)功能說明

A. 保護功能

     輸出過壓保護

     輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，我公司的高頻模塊內有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點設為280V±2V（YN1B02MK）或者140V±2V（YN1A04MK），

      輸出限流保護

      每個模塊的輸出功率受到限制，輸出電流不能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的1.1倍，如果超負荷，模塊自動調低輸出電壓以保護模塊。

      短路保護

      整流模塊輸出特性如下圖，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

      模塊并聯保護：

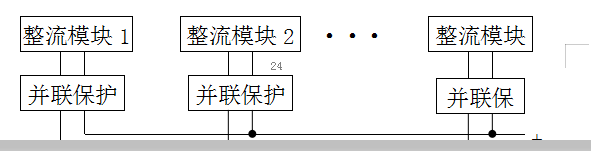

每個模塊內部均有并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其它正常模塊工作。模塊并機輸出示意圖如下圖所示。

 過溫保護

       過溫保護主要是保護大功率變流器件，這些器件的結溫和電流過載能力均有安全極限值，正常工作情況下，系統設計留有足夠余量，在一些特殊環境下，如環境溫度過高、風機停轉等情況下，模塊檢測散熱器溫度超過75℃時自動關機保護，溫度降低到65℃時模塊自動啟動。

過流保護

       過流保護主要保護大功率變流器件，在變流的每一個周期，如果通過電流超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過流保護可自動恢復。

A. 設置功能

電壓調節功能

在模塊的后面有輸出電壓調節電位器，在無模塊監控時可調節此電位器改變輸出電壓。在有模塊監控時，輸出電壓由監控系統設定，電位器調節無效，電壓調節方法。

       無級限流

通過監控系統可在30% - 110%額定電流內任意設置限流點。

遙控功能

可遙控模塊的開/關機、均/浮充電壓轉換。

      6.21 YN1B02MK(YN1A04MK)技術特色

      2 帶電插拔技術

      我公司通過長期研究，解決了大電流連接及帶電連接的器件保護等問題。整流模塊設計成可帶電插拔，使模塊的更換極為方便，更換一個模塊最多只需30秒鐘，使系統維護變得安全、簡單、高效。

2 ZVS軟開關技術

       為了使開關電源能夠在高頻下高效率地運行，我公司不斷研究開發高頻軟開關技術，已開發成功ZVS邊緣諧振技術，使開關過程損耗大為降低，從而進一步減小體積、減輕重量、極大提高模塊性能。

       A、 ZVS軟開關優點

      1. YN1B02G降壓單元

      6.21 技術指標

2 輸出電壓： 220V±3V (PMI_GA)

110V±3V (PMI_GB)

2 輸出電流： 2.0 A

2 沖擊電流：50A / 0.5S

2 控制級數：7級

2 電壓調節精度：±3V

2 工作溫度：-5℃ ∽ 40℃

2 相對濕度：≤ 90%

       6.22 基本原理

基本原理框圖如下：

合母輸入經可控制硅鏈輸出到控母，調節控母輸出電壓在設定范圍內，當合母電壓變化時，控制回路自動調節硅鏈接入數量，保證輸出電壓穩定。
