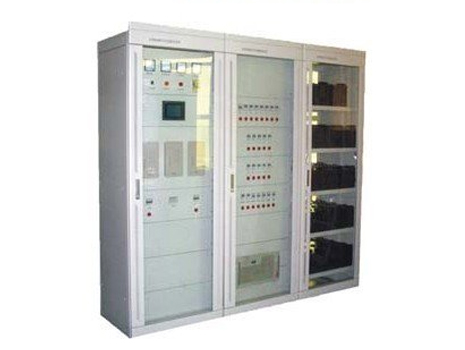

直流屏是一個電池充電和放電裝置。在直流屏幕上增加了一個設備來控制電池的浮動和充電，然后它還可以與計算機和開關柜設備通信。

　　直流屏的工作原理:一般直流屏都有高頻開關DC電源。高頻開關DC電源模塊采用三相三線380VAC平衡輸入，無相序要求，無零線電流損耗，在交流輸入端采用抑制裝置和電磁干擾濾波電路。高頻開關DC電源通過全橋整流電路將三相交流電源整流為DC，經過無源功率因數校正后，DC/DC高頻變換器電路將獲得的DC電源逆變為穩定可控的DC電源輸出。

　　直流屏的功能:直流屏的DC輸出用作變電站控制、信號、保護、自動重合閘操作、應急照明、DC油泵、各種DC操作機構的開關、二次回路儀表等的電源。

　　直流屏蔽主要用于高壓系統，為高壓運行提供可靠的電源。事實上，直流屏幕不間斷電源是相似的，除了不間斷電源輸出不間斷交流電源，而直流屏幕輸出不間斷DC電源。根據事故負荷的大小，可配置7 ~ 3000 a h等各種容量，輸出母線電壓也有110伏和220伏，具體取決于高壓開關柜的合閘線圈電壓。直流屏主要用于高壓柜的開關、微機保護裝置的工作電源和事故時的備用電源。
